अल्ट्रा स्मूथ २ फेज हाइब्रिड स्टेपर मोटर चालक

LICHUAN® अल्ट्रा स्मूथ २ फेज हाइब्रिड स्टेपर मोटर चालक निर्माता र चीनमा आपूर्तिकर्ता हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

कम मूल्य गुणस्तर अल्ट्रा स्मूथ २ चरण हाइब्रिड स्टेपर मोटर चालक स्टकमा। LICHUAN® अल्ट्रा स्मूथ २ फेज हाइब्रिड स्टेपर मोटर चालक निर्माता र चीनमा आपूर्तिकर्ता हो।

उत्पादन परिचय

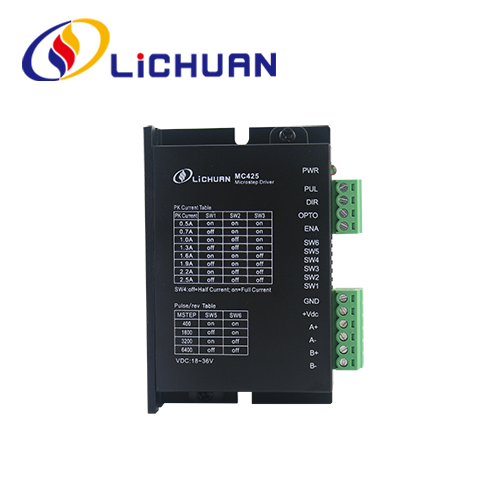

MC425E ले भर्खरको विशेष मोटर कन्ट्रोल DSP चिप र सर्वो कन्ट्रोल टेक्नोलोजीहरू अपनाउँछ, खुल्ला लूप स्टेपर मोटरको लागि स्टेप छुटेका समस्याहरूलाई पूर्ण रूपमा समाधान गर्दछ, स्पष्ट रूपमा उच्च गतिमा मोटर प्रदर्शन सुधार गर्दछ, मोटरको ताप उत्पादन र कम्पन घटाउँछ, प्रशोधन गति र मेसिनको सटीकता बढाउँछ, घटाउँछ। शक्ति खपत। २ फेज Nema17 हाइब्रिड स्टेपर मोटरहरूमा लागू हुन्छ, परम्परागत स्टेपर ड्राइभर समाधानहरू अपग्रेड गर्नको लागि सुविधाजनक छ र धेरै हदसम्म लागत घटाउँछ।

MC425E सुविधाहरू

● भोल्टेज इनपुट दायरा: DC18V～36V
● अधिकतम शिखर वर्तमान: 2.5A
● उपविभाजन दायरा: 400～6400ppr
● पल्स फारम: पल्स + दिशा
● आवेग प्रतिक्रिया आवृत्ति: 0～200KHz
● मोटर प्यारामिटर स्वत: ट्युनिङ प्रकार्य सुरक्षा प्रकार्यहरू जस्तै ओभर भोल्टेज, ओभर करन्ट, ट्र्याकिङ त्रुटि सहनशीलता बाहिर, आदि।
● थप विवरणहरू कृपया "डाउनलोड" क्याटलगमा चालक म्यानुअल जाँच गर्नुहोस्।

प्राविधिक प्यारामिटर

● भोल्टेज इनपुट दायरा: DC18V～36V
● अधिकतम शिखर वर्तमान: 2.5A
● उपविभाजन दायरा: 400～6400ppr
● पल्स फारम: पल्स + दिशा
● आवेग प्रतिक्रिया आवृत्ति: 0～200KHz
● मोटर प्यारामिटर स्वत: ट्युनिङ प्रकार्य
● सुरक्षा प्रकार्यहरू जस्तै overvoltage, overcurrent, ट्र्याकिङ त्रुटि सहनशीलता बाहिर, आदि।

वातावरणीय मापदण्डहरू

● भण्डारण तापमान: -20 ℃ ~ 65 ℃
● सञ्चालन तापमान: 0 ℃ ~ 50 ℃
● सञ्चालन आर्द्रता: 40 ~ 90% RH (गैर-घन)
● कम्पन आवृत्ति: 0.5G (4.9m/s2) भन्दा कम 10Hz~ 55Hz (अनिरन्तर सञ्चालन)
● धुलो, तेलको दाग, संक्षारक ग्यासहरू, धेरै आर्द्रता र धेरै कडा कम्पन भएको ठाउँहरूबाट जोगिनुहोस्, र ज्वलनशील ग्याँस र प्रवाहकीय धुलोलाई निषेध गर्नुहोस्।

ड्राइभ प्रकार्य विवरण

ड्राइभ प्रकार्य	निर्देशनहरू
माइक्रोस्टेप उपविभाग सेटिङ	२ डायल स्विच SW5~SW6 मार्फत चालकको लागि ४ माइक्रोस्टेप उपविभाजनहरू सेट गर्न सकिन्छ। उपविभाग निर्धारण गर्दा चालकलाई रोकिनेछ। माइक्रोस्टेप उपविभाजन सेटिङहरूको लागि चालक प्यानल निर्देशन हेर्नुहोस्।
आउटपुट वर्तमान सेटिङ	8 आउटपुट प्रवाहहरू चालकको लागि 3 डायल स्विचहरू SW1 ~ SW3 मार्फत सेट गर्न सकिन्छ। आउटपुट वर्तमान सेटिङहरूको लागि चालक प्यानल निर्देशन हेर्नुहोस्।
स्वचालित आधा प्रवाह प्रकार्य	स्वचालित आधा वर्तमान प्रकार्य स्विच SW4 मार्फत चालकको लागि सेट गर्न सकिन्छ। बन्दको अर्थ शान्त प्रवाहको आधामा सेट गरिएको छ सञ्चालन वर्तमान; ON को अर्थ हो कि शान्त वर्तमान र गतिशील प्रवाह समान हो। मोटर र चालकको ताप उत्पादन घटाउन र विश्वसनीयता सुधार गर्न सामान्य प्रयोगको लागि SW4 लाई बन्दको रूपमा सेट गरिनेछ। लगभग ०.३ सेकेन्ड पछि पल्स ट्रेन रोकिन्छ, वर्तमान हुनेछ स्वचालित रूपमा 50% (वास्तविक मान 55%) घटाउनुहोस् र सैद्धान्तिक रूपमा, तातो उत्पादन 65% कम हुनेछ।
सिग्नल इन्टरफेस	PULis the negative terminal of pulse signal control; DIR is the negative terminal of direction signal; ENA is the negative terminal of enable signal; OPT is the positive terminal of pulse/direction/enable signal (5V public terminal).
मोटर इन्टरफेस	A+ र A- स्टेपर मोटरको ए फेज विन्डिङको सकारात्मक र नकारात्मक टर्मिनलहरूमा जडान गर्नुहोस्; B+ र B- स्टेपर मोटरको B फेज विन्डिङको सकारात्मक र नकारात्मक टर्मिनलहरूमा जडान गर्नुहोस्। जब A र B चरण विन्डिङहरू स्विच हुन्छन्, मोटर दिशा उल्टो हुनेछ।
पावर कनेक्टर	DC पावर सप्लाई, अपरेशन इनपुट भोल्टेज दायरा: 18V-36VDC, 24V DC सिफारिस गरिएको छ
सूचक प्रकाश	ड्राइभरमा 1 हरियो सूचक बत्ती र 1 रातो सूचक बत्ती छ। हरियो एक शक्ति सूचक प्रकाश हो, यो उज्यालो हुन्छ जब चालक विद्युत आपूर्तिमा जडान हुन्छ; रातो एक विफलता सूचक प्रकाश हो, यो उज्यालो हुन्छ जब ओभर-भोल्टेज वा ओभर-करेन्ट विफलता हुन्छ। विफलता समाप्त भएपछि रातो सूचक ight बन्द हुन्छ। ड्राइभरको विफलतालाई पावर सप्लाईमा पुन: जडान र पुन: प्रयोग गरेर मात्र हटाउन सकिन्छ।
स्थापना नोटहरू	चालकको आयाम: 86x55x20.5mm, प्वालहरूको स्थापना पिच: 79mm। दुबै तेर्सो र ठाडो स्थापनाहरू चयन गर्न सकिन्छ (ठाडो स्थापना सुझाव दिइन्छ)। ड्राइभर तातो अपव्ययको लागि धातु क्याबिनेटको बिरूद्ध नजिकबाट स्थापना गरिनेछ।

प्यारामिटर सेटिङ

उपविभाजन सटीक, गतिशील र आधा/पूर्ण प्रवाहहरू MC425E ड्राइभरको लागि 6-बिट डायल स्विच मार्फत निम्नानुसार सेट गर्न सकिन्छ:

हालको सेटिङ कार्य गर्दै

आउटपुट शिखर वर्तमान	SW1	SW2	SW3
0.5A	मा	मा	मा
0.7A	बन्द	मा	मा
1.0A	मा	बन्द	मा
1.3A	बन्द	बन्द	मा
1.6A	मा	मा	बन्द
1.9A	बन्द	मा	बन्द
2.2A	मा	बन्द	बन्द
2.5A	बन्द	बन्द	बन्द
