उत्पादन विवरण

थोक नयाँ बौद्धिक 2 चरण हाइब्रिड मोटर चालक चीन मा बनेको। LICHUAN® चीनमा इन्टेलिजेन्ट २ फेज हाइब्रिड मोटर चालक निर्माता र आपूर्तिकर्ता हो।

उत्पादन परिचय

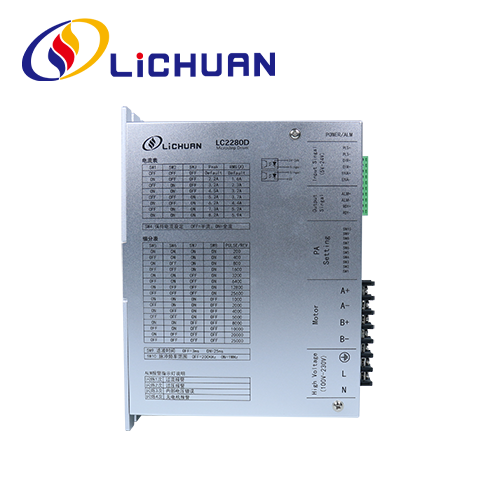

LC2280D 32-bit DSP टेक्नोलोजीमा आधारित एक नयाँ पुस्ताको डिजिटल दुई-चरण चरण ड्राइभ हो। कन्ट्रोल सिग्नल प्लग पुरानो मोडेलहरूको आधारमा परिमार्जन गरिएको छ, त्यसैले सञ्चालन सजिलो छ। 1Mhz र 200Hz पल्स इनपुट मोड स्विच गर्न अनुमति दिने डायलिङ स्विच ड्राइभमा थपिएको छ, प्रभावकारी रूपमा हस्तक्षेप समस्या समाधान गर्न कहिलेकाहीं हुन्छ र उत्पादन अनुप्रयोग थप लोकप्रिय बनाउँछ। यो ड्राइभले थप उन्नत एल्गोरिदमहरू संयोजन गर्दछ, सञ्चालनको क्रममा मोटरले गर्दा हुने आवाजलाई धेरै कम गर्छ र मोटरलाई अझ स्थिर र भरपर्दो रूपमा चलाउँछ। Nema42 हाइब्रिड स्टेपर मोटरको लागि यो LC2280D ड्राइभर मिल्छ, यदि तपाइँ थप जानकारी जान्न चाहनुहुन्छ भने कृपया चालक म्यानुअल जाँच गर्नुहोस्।

उत्पादन विशिष्टताहरू

➢ भोल्टेज इनपुट दायरा: AC110V～280V
➢ अधिकतम शिखर वर्तमान: 7.0A
➢ उपविभाजन दायरा: 400～60000ppr
➢ पल्स फारम: पल्स + दिशा (डुअल-पल्स समर्थित छैन)
➢ पल्स प्रतिक्रिया आवृत्ति: 0～1MHz
➢ जब पल्स १.५ सेकेन्डको लागि रोकिन्छ, कुण्डलको प्रवाह स्वचालित रूपमा सेटको आधामा घटाइनेछ। मूल्य
➢ ओभरभोल्टेज, ओभरकरेन्ट र मोटर फेज नोक्सान सुरक्षा कार्यहरू, इत्यादि प्रदान गरिएको।

सञ्चालन वातावरण र मापदण्डहरू

● भोल्टेज इनपुट दायरा: AC110V～280V
● अधिकतम शिखर वर्तमान: 7.0A
● उपविभाजन दायरा: 400～60000ppr
● पल्स फारम: पल्स + दिशा (डबल पल्स समर्थन गर्दैन)
● आवेग प्रतिक्रिया आवृत्ति: 0～1MHz
● पल्स 1.5S को लागि रोकिन्छ, र कुण्डल वर्तमान स्वचालित रूपमा निर्धारित मूल्यको आधामा घटाइयो
● ओभर-भोल्टेजको साथ, ओभर-करेन्ट; समान सुरक्षा प्रकार्यको मोटरलैक

वातावरणीय मापदण्डहरू

● भण्डारण तापमान: -20° ℃ ~ 65 ℃ · सञ्चालन तापमान: 0 ℃ ~ 50 ℃
● सञ्चालन आर्द्रता: 40 ~ 90% RH (गैर-घन)
● कम्पन आवृत्ति: 0.5G (4.9m/s2) भन्दा कम 10Hz~ 55Hz (निरन्तर सञ्चालन)
● धुलो, तेलको दाग, संक्षारक ग्यासहरू, धेरै आर्द्रता र धेरै कडा कम्पन भएको ठाउँहरूबाट जोगिनुहोस्, र ज्वलनशील ग्याँस र प्रवाहकीय धुलोलाई निषेध गर्नुहोस्।

ड्राइभ प्रकार्य विवरण

ड्राइभ प्रकार्य	निर्देशनहरू
माइक्रोस्टेप उपविभाग सेटिङ	ड्राइभरको माइक्रो-स्टेप सबडिभिजनहरूको संख्या चार DIP स्विचहरू SW5~SW8 द्वारा सेट गरिएको छ। कुलमा 16 माइक्रो-स्टेप सबडिभिजनहरू छन्। जब प्रयोगकर्ताले उपविभाजनहरू सेट गर्दछ, चालकलाई पहिले रोकिनुपर्छ। स्कोर सेटिङको लागि, कृपया चालक प्यानल निर्देशनहरू पालना गर्नुहोस्।
आउटपुट वर्तमान सेटिङ	चालकको आउटपुट वर्तमान चार DIP स्विच SW1 ~ SW4 द्वारा सेट गरिएको छ, र त्यहाँ कुल 16 आउटपुट प्रवाहहरू छन्। विशिष्ट आउटपुट हालको सेटिङको लागि, कृपया चालक प्यानल विवरणलाई सन्दर्भ गर्नुहोस्।
स्वचालित आधा प्रवाह प्रकार्य	पल्स ट्रेन रोकिएको लगभग 0.3 सेकेन्ड पछि, वर्तमान स्वचालित रूपमा 50% (वास्तविक मान 55% हो) द्वारा घटाइन्छ, र गर्मी जेनेरेशन सैद्धान्तिक रूपमा 65% ले घटाइएको छ, जसले मोटर र चालकको तातो उत्पादन घटाउँछ र विश्वसनीयता सुधार गर्दछ।
सिग्नल इन्टरफेस	PUL+ र PUL- नियन्त्रण पल्स संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्; DIR+ र DIR- दिशा संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्: ENA+ र ENA- सक्षम संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्, ALM+ र ALM- अलार्म संकेत आउटपुट हुन्, RDY+ र RDY- सिग्नल आउटपुटका लागि तयार छन्।
मोटर इन्टरफेस	A+ र A- स्टेपिङ मोटरको A-फेज विन्डिङको सकारात्मक र नकारात्मक छेउमा जोडिएका छन्; B+ र B- स्टेपिङ मोटरको B-फेज विन्डिङको सकारात्मक र नकारात्मक छेउमा जोडिएका छन्। जब A र B दुई-चरण विन्डिङहरू आदानप्रदान हुन्छन्, मोटरको दिशा उल्टाउन सकिन्छ।
पावर कनेक्टर	AC पावर द्वारा संचालित, काम गर्ने इनपुट भोल्टेज दायरा: 110V～280VAC
सूचक प्रकाश	ड्राइभमा दुईवटा सूचक बत्तीहरू छन्, रातो र हरियो। हरियो बत्ती भनेको पावर इन्डिकेटर हो, जुन ड्राइभ अन हुँदा सधैँ सक्रिय हुन्छ; रातो बत्ती भनेको गल्ती सूचक हो, जुन ओभरभोल्टेज वा ओभरकरेन्ट गल्ती हुँदा सधैँ सक्रिय हुन्छ। गल्ती सफा गरेपछि रातो बत्ती निभ्छ। जब ड्राइभ असफल हुन्छ, केवल एक पावर चक्र र पुन: सक्षम गल्ती हटाउन सक्छ।
स्थापना नोटहरू	ड्राइभरको बाह्य आयामहरू हुन्: 203 x 147 x 78mm, र माउन्टिंग प्वाल दूरी 193mm छ। यो तेर्सो रूपमा स्थापना गर्न सकिन्छ। वा ठाडो रूपमा (ठाडो स्थापना सिफारिस गरिएको छ)। स्थापना गर्दा, यो तातो अपव्यय सुविधा को लागी धातु क्याबिनेट नजिक हुनुपर्छ।

प्यारामिटर सेटिङ

LC2722D ड्राइभरले उपविभाजन परिशुद्धता, गतिशील वर्तमान, फिल्टरिङ र पल्स फ्रिक्वेन्सी सेट गर्न दस-बिट DIP स्विच प्रयोग गर्दछ, जसलाई निम्नानुसार विस्तृत रूपमा वर्णन गरिएको छ:

हालको सेटिङ कार्य गर्दै

वर्तमान	SW1	SW2	SW3	SW4
1.2	बन्द	बन्द	बन्द	बन्द
1.5	बन्द	बन्द	बन्द	मा
2.0	बन्द	बन्द	मा	बन्द
2.3	बन्द	बन्द	मा	मा
2.5	बन्द	मा	बन्द	बन्द
3.0	बन्द	मा	बन्द	मा
3.2	बन्द	मा	मा	बन्द
3.6	बन्द	मा	मा	मा
4.0	मा	बन्द	बन्द	बन्द
4.5	मा	बन्द	बन्द	मा
5.0	मा	बन्द	मा	बन्द
5.3	मा	बन्द	मा	मा
5.8	मा	मा	बन्द	बन्द
6.2	मा	मा	बन्द	मा
6.5	मा	मा	मा	बन्द
7.0	मा	मा	मा	मा

स्थापना आकार (एकाइ: मिमी)

माइक्रोस्टेप उपविभाग सेटिङ

उपविभाग	SW5	SW6	SW7	SW8
400	मा	मा	मा	मा
500	मा	मा	मा	बन्द
600	मा	मा	बन्द	मा
800	मा	मा	बन्द	बन्द
1000	मा	बन्द	मा	मा
1200	मा	बन्द	मा	बन्द
2000	मा	बन्द	बन्द	मा
3000	मा	बन्द	बन्द	बन्द
4000	बन्द	मा	मा	मा
5000	बन्द	मा	मा	बन्द
6000	बन्द	मा	बन्द	मा
10000	बन्द	मा	बन्द	बन्द
8000	बन्द	बन्द	मा	मा
20000	बन्द	बन्द	मा	बन्द
30000	बन्द	बन्द	बन्द	मा
60000	बन्द	बन्द	बन्द	बन्द
