सानो २ चरण स्टेपर ड्राइभर मिनी

कारखाना सानो 2 चरण स्टेपर चालक मिनी कम मूल्य संग चीन मा निर्मित। LICHUAN® चीनमा सानो 2 चरण स्टेपर ड्राइभर मिनी निर्माता र आपूर्तिकर्ता हो।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

कारखाना प्रत्यक्ष बिक्री गुणस्तर सानो 2 चरण स्टेपर चालक मिनी कम मूल्य निर्माता र आपूर्तिकर्ताहरु संग। LICHUAN® चीनमा सानो 2 चरण स्टेपर ड्राइभर मिनी निर्माता र आपूर्तिकर्ता हो।

उत्पादन परिचय

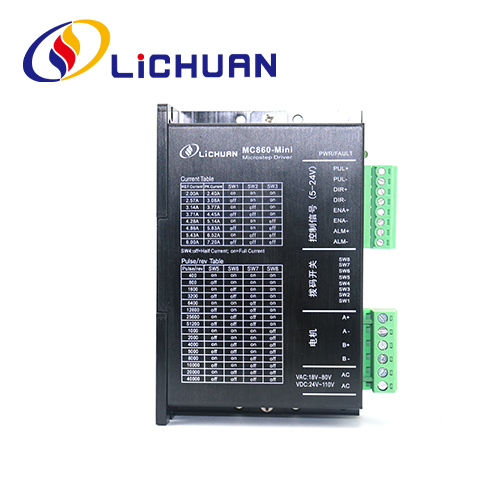

MC860H(E) mini उच्च-प्रदर्शन र कम-शक्ति-उपभोग एआरएम चिपहरूमा आधारित विकास गरिएको 86 डिजिटल स्टेप ड्राइभ हो। यो एक PID प्यारामिटर स्व-नियमन प्रकार्य संग एक बुद्धिमान नियामक संग प्रदान गरिएको छ, त्यसैले सबै भन्दा उपयुक्त प्यारामिटरहरू स्वचालित रूपमा म्यानुअल नियमन बिना विभिन्न मोटरहरूको लागि उत्पन्न गर्न सकिन्छ, मोटरहरूको सञ्चालन प्रदर्शन उत्कृष्ट बनाउन। यस ड्राइभको मोटर शोर धेरै कम छ, उच्च लागत प्रदर्शन प्राप्त गर्दै।

कार्यात्मक विशेषताहरू

● भोल्टेज इनपुट दायरा: DC20V~90V/AC18V~80V
● अधिकतम। उच्चतम वर्तमान: 7.2A
● उपविभाजन दायरा: 400~51200ppr
● पल्स फारम: पल्स + दिशा
● पल्स प्रतिक्रिया आवृत्ति: 0~200KHz
● मोटर प्यारामिटर आत्म-नियमन
● ओभरभोल्टेज, ओभरकरेन्ट र ट्र्याकिङ त्रुटि र प्रदान गरिएको सहिष्णुता बाहिर सुरक्षा कार्यहरू, आदि।

सञ्चालन वातावरण र मापदण्डहरू

● भण्डारण तापमान: -20°C~65°C
● सञ्चालन तापमान: 0°C ~ 50°C
● सञ्चालन आर्द्रता: 40 ~ 90% RH (कन्डेन्सेसन बिना)
● कम्पन आवृत्ति: < 0.5G (4.9m/s2), 10~60 Hz (गैर-निरन्तर सञ्चालन)।
● धुलो, तेलको दाग, संक्षारक ग्याँस, उच्च आर्द्रता र कम्पन भएको ठाउँहरू बेवास्ता गर्नुपर्छ। दहनशील ग्याँस र प्रवाहकीय धुलो निषेधित हुनुपर्छ

मुख्य अनुप्रयोगहरू

इलेक्ट्रोनिक प्रशोधन र पत्ता लगाउने, सेमीकन्डक्टर प्याकेजिङ्ग, लेजर काट्ने र वेल्डिङ, लेजर फोटोटाइपसेटिङ, प्याकेजिङ्ग मेसिनरी, इन्ग्रेभिङ मेसिन, मार्कर, कटर, कपडा प्लटर्स, मध्यम आकारको सीएनसी मेसिन उपकरण र स्वचालित जस्ता विभिन्न गति नियन्त्रण क्षेत्रहरूमा स्वचालित उपकरण र उपकरणहरूको लागि उपयुक्त। विधानसभा उपकरण।

प्राविधिक प्यारामिटर

● भोल्टेज इनपुट दायरा: DC24V～110V/AC18V～80V
● अधिकतम चुचुरो वर्तमान: 7.2A
● उपविभाजन दायरा: 400～51200ppr
● पल्स फारम: पल्स + दिशा
● आवेग प्रतिक्रिया आवृत्ति: 0～200KHz
● मोटर प्यारामिटर स्वत: ट्युनिङ प्रकार्य
● overcurrent, overvoltage र अन्य सुरक्षा कार्यहरु संग।

वातावरणीय मापदण्डहरू

● भण्डारण तापमान: -20°C～65 ℃
● सञ्चालन तापमान: 0° ℃ ~ 50 ℃
● सञ्चालन आर्द्रता: 40 ~ 90% RH (गैर-घन)
● कम्पन आवृत्ति: 0.5G (4.9m/s2) भन्दा कम 10Hz~ 55Hz (निरन्तर सञ्चालन)
● धुलो, तेलको दाग, संक्षारक ग्यासहरू, धेरै आर्द्रता र धेरै कडा कम्पन भएको ठाउँहरूबाट जोगिनुहोस्, र ज्वलनशील ग्याँस र प्रवाहकीय धुलोलाई निषेध गर्नुहोस्।

ड्राइभ प्रकार्य विवरण

ड्राइभ प्रकार्य	निर्देशनहरू
माइक्रोस्टेप उपविभाग सेटिङ	चालकको माइक्रो-स्टेप सबडिभिजनहरूको संख्या चार DIP स्विचहरू SW5 ~ SW8 द्वारा सेट गरिएको छ। त्यहाँ 16 माइक्रो-चरण उपविभागहरू छन् कुल। जब प्रयोगकर्ताले उपविभाजनहरू सेट गर्दछ, ड्राइभरलाई पहिले रोकिनुपर्छ। स्कोर सेटिङको लागि, कृपया चालक प्यानल निर्देशनहरू पालना गर्नुहोस्।
आउटपुट वर्तमान सेटिङ	ड्राइभरको आउटपुट वर्तमान तीन DIP स्विच SW1 ~ SW3 द्वारा सेट गरिएको छ, र यसको आउटपुट वर्तमानमा 8 गियरहरू छन्। विशिष्ट आउटपुट हालको सेटिङको लागि, कृपया चालक प्यानल विवरणलाई सन्दर्भ गर्नुहोस्।
स्वचालित आधा प्रवाह प्रकार्य	प्रयोगकर्ताले SW4 स्विच मार्फत ड्राइभरको स्वचालित आधा-प्रवाह प्रकार्य सेट गर्न सक्छ। OFF को अर्थ हो कि शान्त प्रवाह गतिशील प्रवाहको आधामा सेट गरिएको छ, र ON को अर्थ शान्त वर्तमान र गतिशील प्रवाह समान छन्। सामान्य प्रयोगमा, SW4 लाई बन्द गर्न सेट गर्नुपर्छ। मोटर र चालक को गर्मी उत्पादन कम र विश्वसनीयता सुधार। लगभग 0.3 सेकेन्ड पछि पल्स ट्रेन रोकिएको छ, वर्तमान स्वचालित रूपमा 50% (वास्तविक मान55%) ले घट्नेछ, क्यालोरिफिक मान 65% द्वारा ओरेटिकली घटाइन्छ।
सिग्नल इन्टरफेस	PUL+ र PUL- नियन्त्रण पल्स संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्; DIR+ र DIR- दिशा संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्: ENA+ र ENA- सक्षम संकेतको सकारात्मक र नकारात्मक छेउहरू हुन्, ALM+ र ALM- अलार्म आउटपुट हुन्।
मोटर इन्टरफेस	A+ र A- स्टेपिङ मोटरको A-फेज विन्डिङको सकारात्मक र नकारात्मक छेउमा जोडिएका छन्; B+ र B- स्टेपिङ मोटरको B-फेज विन्डिङको सकारात्मक र नकारात्मक छेउमा जोडिएका छन्। जब A र B दुई-चरण विन्डिङहरू आदानप्रदान हुन्छन्, मोटरको दिशा उल्टाउन सकिन्छ
पावर कनेक्टर	AC/DC पावर सप्लाई प्रयोग गर्नुहोस्, भोल्टेज दायरा 24 ~ 110VDC वा 18 ~ 80VAC हो, टर्मिनलहरू सकारात्मक र नकारात्मक पोलहरूमा विभाजित छैनन्, सिफारिस गरिएको बिजुली आपूर्ति DC 48V हो, र शक्ति 250W भन्दा ठूलो छ।
सूचक प्रकाश	ड्राइभमा दुईवटा सूचक बत्तीहरू छन्, रातो र हरियो। हरियो बत्ती पावर सूचक हो, जब चालक सक्रिय हुन्छ, हरियो बत्ती हुन्छ सधैं जारी; रातो बत्ती भनेको गल्ती सूचक हो, जब त्यहाँ ओभरभोल्टेज वा ओभरकरेन्ट गल्ती हुन्छ, गल्ती सधैं उज्यालो हुन्छ। दोष खाली भएपछि रातो बत्ती निभ्छ। जब ड्राइभ असफल हुन्छ, केवल एक पावर चक्र र पुन: सक्षम गल्ती हटाउन सक्छ।
स्थापना नोटहरू	ड्राइभरको बाह्य आयामहरू हुन्: 11 9 x76 x34mm, र माउन्टिंग प्वाल दूरी 112mm हो यो तेर्सो वा ठाडो रूपमा स्थापना गर्न सकिन्छ (ठाडो स्थापना सिफारिस गरिएको छ)। स्थापना गर्दा, यो तातो अपव्यय सुविधा को लागी धातु क्याबिनेट नजिक हुनुपर्छ।

प्यारामिटर सेटिङ

उपविभाजन सटीक, गतिशील र आधा/पूर्ण प्रवाहहरू MC860-मिनी ड्राइभरको लागि 8-बिट डायल स्विच मार्फत निम्नानुसार सेट गर्न सकिन्छ:

हालको सेटिङ कार्य गर्दै

आउटपुट शिखर वर्तमान	आउटपुट औसत वर्तमान	SW1	SW2	SW3
2.4A	2.0A	मा	मा	मा
३.०८ए	2.57A	बन्द	मा	मा
3.77A	3.14A	मा	बन्द	मा
४.४५A	3.71A	बन्द	बन्द	मा
5.14A	४.२८ए	मा	मा	बन्द
5.83A	4.86A	बन्द	मा	बन्द
6.52A	5.43A	मा	बन्द	बन्द
7.2A	६.०ए	बन्द	बन्द	बन्द

स्थापना आकार (एकाइ: मिमी)

माइक्रोस्टेप उपविभाग सेटिङ

कदम/क्रान्ति	SW5	SW6	SW7	SW8
400	मा	मा	मा	मा
800	बन्द	मा	मा	मा
1600	मा	बन्द	मा	मा
3200	बन्द	बन्द	मा	मा
6400	मा	मा	बन्द	मा
12800	बन्द	मा	बन्द	मा
25600	मा	बन्द	बन्द	मा
51200	बन्द	बन्द	बन्द	मा
1000	मा	मा	मा	बन्द
2000	बन्द	मा	मा	बन्द
4000	मा	बन्द	मा	बन्द
5000	बन्द	बन्द	मा	बन्द
8000	मा	मा	बन्द	बन्द
10000	बन्द	मा	बन्द	बन्द
20000	मा	बन्द	बन्द	बन्द
40000	बन्द	बन्द	बन्द	बन्द
