कसरी हाइब्रिड स्टेपर मोटरले उच्च टोकक र परिशुद्धता प्राप्त गर्दछ

2025-12-17

कच्चा शक्ति र सावधानीपूर्वक शुद्धता दुवै प्रदान गर्ने कम्पोनेन्ट चाहिन्छ, र यो के सम्भव छ भनेर सोच्नुभएको छ? मलाई थाहा छ मसँग छ। स्वचालन, रोबोटिक्स, र सटीक मेसिनरीको संसारमा, ड्राइभ प्रणालीको खोजी जसले तपाईंलाई बल र नियन्त्रण बीच छनौट गर्न बाध्य पार्दैन। त्यहाँको इन्जिनियरिङ चमत्कार होहाइब्रिड स्टेपर मोटरखेलमा आउँछ। हाम्रो लागि मालिचुआन, यो केवल उत्पादन कोटि होइन; यो हाम्रा ग्राहकहरूको सबैभन्दा बढी माग गर्ने गति नियन्त्रण चुनौतीहरू समाधान गर्ने मूल हो। को अद्वितीय डिजाइन एहाइब्रिड स्टेपर मोटरअन्य मोटर प्रकारहरूबाट दुबै संसारको उत्कृष्ट प्रस्ताव गर्दै, खाडललाई पूरा गर्छ, र आज, म यो उपलब्धि कसरी पूरा गर्छ भन्ने कुरामा पर्दा पछाडि तान्न चाहन्छु। यसको भित्री कार्यहरू र यसको कार्यसम्पादन परिभाषित गर्ने सटीक मापदण्डहरू बुझेर, तपाइँ तपाइँको अर्को आवेदनको लागि सूचित निर्णय गर्न सक्नुहुन्छ।

हाइब्रिड स्टेपर मोटरलाई अन्य प्रकारहरूबाट के फरक बनाउँछ

यसको क्षमताको कदर गर्न हामीले पहिले यसको पहिचान बुझ्नुपर्छ। विशुद्ध स्थायी चुम्बक वा चर अनिच्छा स्टेपर्स विपरीत, aहाइब्रिड स्टेपर मोटरनामले जस्तै, हाइब्रिड हो। यसले दुवैको सिद्धान्तलाई सहज रूपमा जोड्दछ। यसले यसको रोटरमा स्थायी चुम्बक समावेश गर्दछ, तर त्यो रोटर पनि दाँत भएको छ, धेरै परिवर्तनशील अनिच्छा मोटर जस्तै। यो फ्यूजन एक synergistic प्रभाव सिर्जना गर्दछ। स्थायी चुम्बकले निरन्तर चुम्बकीय प्रवाह प्रदान गर्दछ, टोक़ बढाउँदै। एकै साथ, दाँतको संरचनाले धेरै सानो चरण कोणको लागि अनुमति दिन्छ-सामान्यतया 1.8° वा 0.9°- चुम्बकीय प्रवाहलाई पङ्क्तिबद्ध दाँतहरू मार्फत मनपर्ने बाटो लिन सक्षम गरेर। यो संयोजन मौलिक कारण होहाइब्रिड स्टेपर मोटरकम गति र राम्रो स्थितिगत रिजोल्युसनमा उच्च टर्क चाहिने अनुप्रयोगहरूमा उत्कृष्ट।

कसरी आन्तरिक डिजाइनले सुपीरियर टोकक सिर्जना गर्दछ

उच्च टर्कको रहस्य यसको चुम्बकीय सर्किट र एयर ग्याप डिजाइनमा छ। ए को स्टेटरहाइब्रिड स्टेपर मोटरधेरै दाँत भएका पोलहरू छन् जुन कुण्डलीले घाउ छन्। जब यी कुण्डलहरू एक विशिष्ट अनुक्रममा ऊर्जावान हुन्छन्, तिनीहरूले विद्युत चुम्बकीय ध्रुवहरू सिर्जना गर्छन्। स्थायी चुम्बक रोटर, पहिले नै चुम्बकीकृत, यी स्टेटर ध्रुवहरू द्वारा आकर्षित वा विचलित हुन्छ। रोटर दाँत स्टेटर दाँतबाट थोरै अफसेट भएकाले, चुम्बकीय बलहरूले तिनीहरूलाई पङ्क्तिबद्ध गर्नको लागि बलियो टन्जेन्शिअल पुल-टोर्क उत्पन्न गर्छ। चुम्बकीय प्रवाह जति धेरै दाँत र बलियो हुन्छ (स्थायी चुम्बक र कुण्डल उत्तेजित दुवैबाट), त्यति नै उच्च टर्क। मालिचुआन, हामी फ्लक्स घाटा कम गर्न र टोक़ घनत्व अधिकतम गर्न उच्च-ऊर्जा स्थायी चुम्बक सामग्री र सटीक ल्यामिनेशनहरू प्रयोग गरेर यसलाई अनुकूलन गर्छौं। यसैले हाम्रा मोटरहरूले कम्प्याक्ट फ्रेम साइजमा असाधारण होल्डिङ र डायनामिक टर्क प्रदान गर्न सक्छन्।

कुन प्यारामिटरहरूले सटीकता र प्रदर्शनलाई प्रत्यक्ष रूपमा प्रभाव पार्छ

स्टेपर मोटरमा परिशुद्धता यसको स्टेप कोण शुद्धता र हराइरहेको बिना ती चरणहरू कसरी लगातार हासिल गर्न सक्छ द्वारा परिभाषित गरिएको छ। यो धेरै प्रमुख प्राविधिक मापदण्डहरु द्वारा शासित छ। तपाईंको प्रणालीको सटीक आवश्यकताहरूको लागि सही मोटर चयन गर्न यी चश्माहरू बुझ्न महत्त्वपूर्ण छ।

हाइब्रिड स्टेपर मोटरको प्रमुख प्रदर्शन प्यारामिटरहरू

चरण कोण:प्रति इनपुट पल्स कोणीय विस्थापन (जस्तै, 1.8°, 0.9°)। सानो कोणले राम्रो रिजोल्युसन सक्षम गर्दछ।
टोक़ होल्डिङ:आराममा सक्रिय हुँदा मोटरले लगाउन सक्ने अधिकतम टर्क। यसले बाह्य शक्तिहरूको प्रतिरोध गर्दछ।
डिटेन्ट टर्क:स्थायी चुम्बक र फलामको कोर आकर्षणको कारणले, मोटर अशक्त हुँदा अलिकति टर्क उपस्थित हुन्छ।
शुद्धता:सामान्यतया चरण कोणको प्रतिशत (जस्तै, ±5%)। यो गैर संचयी हो।
चरण पुनरावृत्ति:कति सटीक रूपमा मोटर कमान्ड गरिएको स्थितिमा फर्कन्छ, प्रायः अत्यन्त उच्च।
रोटर जडत्व:घुम्ने भागको जडत्व, एक्सेलेरेशन र डिलेरेसन डायनामिक्सलाई असर गर्छ।

यी मध्ये केही प्यारामिटरहरूले कसरी वास्तविक संसारमा अनुवाद गर्छन् हेरौंलिचुआनमोडेलहरू। निम्न तालिकाले दुई लोकप्रिय शृङ्खलाहरू तुलना गर्दछ, कसरी डिजाइन विकल्पहरूले टोकक र सटीक विशेषताहरूलाई असर गर्छ भनेर हाइलाइट गर्दछ।

तालिका 1: LICHUAN हाइब्रिड स्टेपर मोटर श्रृंखला तुलना

मोडेल श्रृंखला	फ्रेम साइज (मिमी)	चरण कोण	विशिष्ट होल्डिङ टोक़ दायरा	मुख्य डिजाइन विशेषता	आदर्श अनुप्रयोग फोकस
LC श्रृंखला	नेमा १७ (४२)	१.८°	०.४ - ०.६ एनएम	सहज गतिको लागि अनुकूलित चुम्बकीय सर्किट	थ्रीडी प्रिन्टर, सीएनसी माइक्रो मिलिङ, अप्टिकल उपकरण

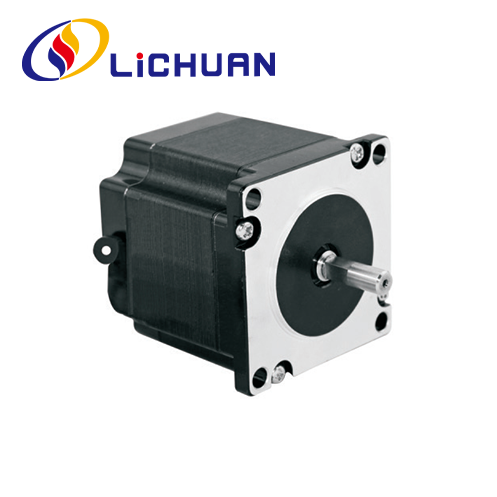

HD श्रृंखला	नेमा २३ (५७)	१.८° / ०.९°	१.२ - ३.० एनएम	बलियो निर्माण र उच्च-ताप चुम्बक	औद्योगिक स्वचालन, प्याकेजिङ मेसिनरी, रोबोटिक हतियार

तपाइँ तपाइँको आवेदन को लागी सही हाइब्रिड स्टेपर मोटर कसरी चयन गर्नुहुन्छ

सही मोटर छनोट गर्नु भनेको तपाईंको मेकानिकल आवश्यकताहरू र मोटरको प्रदर्शन वक्र बीचको सन्तुलन हो। सबैभन्दा सामान्य गल्ती भनेको फ्रेम साइजको आधारमा छनोट गर्नु वा एक्लै टोकक राख्नु हो। तपाईंले गति-टोर्क वक्र विचार गर्नुपर्छ। एहाइब्रिड स्टेपर मोटरकम गतिमा अधिकतम टोक़ प्रदान गर्दछ, र ब्याक-ईएमएफ र घुमाउरो इन्डक्टन्सको कारण गति बढ्दै जाँदा टर्क घट्छ। मालिचुआन, हामी हाम्रा ग्राहकहरूलाई सरल चयन प्रक्रिया मार्फत मार्गदर्शन गर्छौं:

लोड जडता र आवश्यक परिचालन गति निर्धारण गर्नुहोस्।
त्वरण टोक़ र निरन्तर चलिरहेको टोक़ आवश्यक गणना गर्नुहोस्।
उम्मेदवार मोटरको स्पीड-टोर्क वक्र समीक्षा गर्नुहोस्, यसले तपाइँको इच्छित गति दायरा भरि तपाइँको गणना आवश्यकता भन्दा कम्तिमा 30-50% बढी टर्क प्रदान गर्दछ।
इष्टतम कार्यसम्पादनको लागि चालकको हाल र भोल्टेज आउटपुटलाई मोटरको चरण विनिर्देशहरूसँग मिलाउनुहोस्।

तालिका २: इष्टतम कार्यसम्पादनका लागि महत्वपूर्ण चयन कारकहरू

तपाईंको आवेदन आवश्यकता	सम्बन्धित मोटर प्यारामिटर	किन यो महत्त्वपूर्ण छ
स्थिति सटीकता	चरण कोण, चरण सटीकता	सबैभन्दा सानो सम्भावित आन्दोलन र यसको स्थिरता परिभाषित गर्दछ।
लोड ह्यान्डलिंग र एक्सेलेरेशन	टोक़ होल्डिङ, रोटर जडत्व	मोटरले भरपर्दो रूपमा लोड सुरु गर्न, रोक्न र होल्ड गर्न सक्छ भन्ने सुनिश्चित गर्दछ।
उच्च गति सञ्चालन	इन्डक्टन्स, घुमाउरो प्रकार (द्विध्रुवी)	कम इन्डक्टन्सले छिटो वर्तमान वृद्धि समयलाई अनुमति दिन्छ, उच्च गतिमा टोक़ सुरक्षित गर्दछ।
प्रणाली उत्तरदायित्व	टोक़-देखि-जडता अनुपात	उच्च अनुपात भनेको गतिशील प्रणालीहरूको लागि छिटो प्रवेग हो।
थर्मल व्यवस्थापन	हालको मूल्याङ्कन, फ्रेम सामग्री	अत्यधिक तताउने रोक्छ र कर्तव्य चक्रहरूमा दीर्घकालीन विश्वसनीयता सुनिश्चित गर्दछ।

हाइब्रिड स्टेपर मोटर्स (FAQ) को बारेमा सबै भन्दा साधारण प्रश्नहरू के हुन्?

ईन्जिनियरहरू र डिजाइनरहरूसँग हाम्रो दैनिक कुराकानीमा, निश्चित प्रश्नहरू बारम्बार उठ्छन्। सामान्य जिज्ञासा र सरोकारहरूलाई सम्बोधन गर्न यहाँ तीनवटा विस्तृत FAQ हरू छन्।

FAQ 1: के हाइब्रिड स्टेपर मोटर सर्वो जस्तै उच्च गतिमा चल्न सक्छ?
जबकि परम्परागत रूपमा कम-देखि-मध्य गति प्रदर्शनको लागि चिनिन्छ, आधुनिकहाइब्रिड स्टेपर मोटर्स, विशेष गरी जब उन्नत माइक्रोस्टेपिङ ड्राइभरहरूसँग जोडिएको छ, आश्चर्यजनक रूपमा उच्च गति हासिल गर्न सक्छ। कुञ्जी भनेको मोटरको इन्डक्टन्सलाई हटाउन उच्च आपूर्ति भोल्टेज भएको चालक प्रयोग गर्नु हो। यद्यपि, पूर्ण टर्कको साथ निरन्तर उच्च गति चाहिने अनुप्रयोगहरूको लागि, एक सर्वो प्रणाली अझै बढी प्रभावकारी हुन सक्छ। धेरै पोइन्ट-टु-पोइन्ट पोजिसनिङ कार्यहरूका लागि कम गतिमा उच्च टर्क आवश्यकताहरू, एहाइब्रिड स्टेपर मोटरथप लागत-प्रभावी र सरल समाधान प्रदान गर्दछ।

FAQ 2: मैले छुटेका चरणहरूलाई कसरी रोक्न र सटीकता सुनिश्चित गर्ने?
छुटेका चरणहरू तब हुन्छन् जब मोटरको लोड टर्कले दिइएको गतिमा उपलब्ध मोटर टर्क भन्दा बढी हुन्छ। सटीक सुनिश्चित गर्न, सधैं महत्त्वपूर्ण सुरक्षा मार्जिन संग आफ्नो मोटर आकार (माथि चयन गाइड हेर्नुहोस्)। महत्वपूर्ण अनुप्रयोगहरूको लागि बन्द-लूप स्टेपर प्रणाली प्रयोग गर्नुहोस्—हाम्रोलिचुआनक्लोज्ड-लूप हाइब्रिडहरूले स्टेपरको अन्तर्निहित सरलता र टर्कको त्याग नगरी सर्वो-जस्तो विश्वसनीयता प्रदान गरी कुनै पनि चरणको हानि तत्काल पत्ता लगाउन र सच्याउनको लागि एक इन्कोडर समावेश गर्दछ।

FAQ 3: उच्च परिशुद्धता प्राप्त गर्न माइक्रोस्टेपिङ आवश्यक छ?
माइक्रोस्टेपिङ एक चालक प्रविधि हो जसले इलेक्ट्रोनिक रूपमा पूर्ण चरणलाई सानो वृद्धिमा विभाजन गर्दछ (जस्तै, 1/16, 1/32 चरणको)। यसले नाटकीय रूपमा रिजोल्युसनमा सुधार गर्छ, कम्पन कम गर्छ, र सहज गतिलाई सक्षम बनाउँछ, विशेष गरी कम गतिमा। परम परिशुद्धता र सहजताको लागि, उच्च-गुणस्तरको जोडीहाइब्रिड स्टेपर मोटरमाइक्रोस्टेपिङ चालकको साथ अत्यधिक सिफारिस गरिन्छ। यसले तपाईंलाई मोटरको आधारभूत परिशुद्धताको लाभ उठाउन र असाधारण रूपमा राम्रो र शान्त सञ्चालन प्राप्त गर्न अनुमति दिन्छ।

तपाईंको डिजाइनमा बेजोड टोकक र सटीक एकीकृत गर्न तयार हुनुहुन्छ?

बुझ्ने यात्राहाइब्रिड स्टेपर मोटरकार्यसम्पादनको लागि निर्मित कम्पोनेन्ट प्रकट गर्दछ जहाँ यसको गणना हुन्छ। यसको हाइब्रिड डिजाइन एकल, बलियो प्याकेजमा शक्ति र शुद्धताको दोहोरो मागहरू समाधान गर्दै सुरुचिपूर्ण इन्जिनियरिङको प्रमाण हो। मालिचुआन, हामी यी मोटरहरू मात्र निर्माण गर्दैनौं; हामी तिनीहरूलाई तपाईंको परियोजनाको सफलताको लागि सबैभन्दा महत्त्वपूर्ण मापदण्डहरूमा गहिरो फोकसका साथ इन्जिनियर गर्छौं — चुम्बकीय सामग्री ग्रेडदेखि प्रत्येक दाँतको सहनशीलतासम्म।

यदि तपाइँ नयाँ डिजाइनको जटिलताहरू नेभिगेट गर्दै हुनुहुन्छ वा अवस्थित मेसिनलाई अप्टिमाइज गर्दै हुनुहुन्छ जसले विश्वसनीयता, बल र सटीकताको माग गर्दछ, कुरा गरौं। हाम्रो टोली तपाईंलाई आफ्नो आवश्यकताहरू विश्लेषण गर्न र तिनीहरूलाई उत्तमसँग मिलाउन मद्दत गर्न तयार छलिचुआन हाइब्रिड स्टेपर मोटरसमाधान।हामीलाई सम्पर्क गर्नुहोस्आजतपाईंको विशिष्ट टोक़ र सटीक चुनौतीहरू छलफल गर्न। हामी यहाँ तपाईंको नवाचारलाई शक्ति दिनका लागि छौं, एक पटकमा एक सटीक कदम।
