उच्च प्रदर्शन 3 चरण स्टेपर मोटर चालक

उच्च गुणस्तर उच्च प्रदर्शन 3 चरण स्टेपर मोटर चालक चीन निर्माता LICHUAN® द्वारा प्रस्ताव गरिएको छ। उच्च प्रदर्शन 3 चरण स्टेपर मोटर चालक किन्नुहोस् जुन उच्च गुणस्तरको सीधा कम मूल्यको साथ हो।

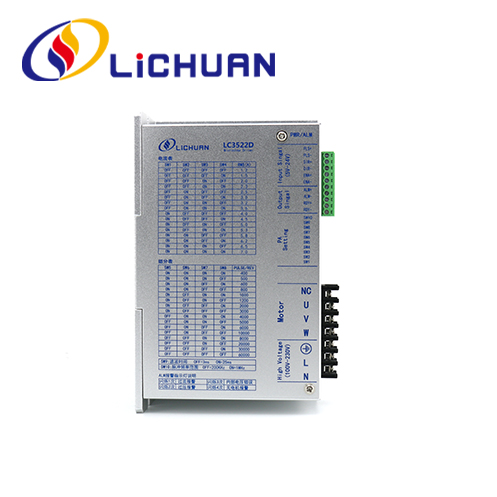

LC3522D DSP नियन्त्रणमा आधारित तीन-चरण हाइब्रिड स्टेप मोटर ड्राइभ हो। यो उन्नत DSP कन्ट्रोल चिप र थ्री-फेज इन्भर्टर ड्राइभ मोड्युलबाट बनेको नयाँ पुस्ताको डिजिटल स्टेप मोटर ड्राइभ हो। ड्राइभ भोल्टेज AC185 ~ 300V हो, जुन विभिन्न प्रकारका तीन-चरण हाइब्रिड स्टेप मोटरहरूको लागि उपयुक्त छ जुन 7.0A तलको वर्तमान र 86 ~ 110mm भित्र बाहिरी व्यासको अधीनमा छ। ड्राइभको आन्तरिक सर्किट सर्वो नियन्त्रण सिद्धान्तमा आधारित जस्तै छ। यो सर्किटले मोटरलाई सहज रूपमा चलाउन र धेरै आवाज कम गर्न सक्छ। उच्च गतिमा, मोटरको टर्क दुई-चरण र पाँच-चरण हाइब्रिड स्टेप मोटरहरूको भन्दा धेरै बढी हुन्छ। स्थिति सटीकता अधिकतम 60,000 कदम / r पुग्न सक्छ। यो उत्पादन व्यापक रूपमा उत्कीर्णन मेसिनहरू, मध्यम आकारको सीएनसी मेसिन उपकरणहरू, कम्प्युटर कढाई मेसिन, प्याकेजिङ्ग मेसिनरी र उच्च रिजोल्युसनको साथ अन्य ठूला र मध्यम आकारको सीएनसी उपकरणहरूमा प्रयोग गरिन्छ।

● भोल्टेज इनपुट दायरा: AC185V~300V
● अधिकतम। शिखर वर्तमान: 7.0A
● उपविभाजन दायरा: 400~60000ppr
● पल्स फारम: पल्स + दिशा / दोहोरो पल्स
● पल्स प्रतिक्रिया आवृत्ति: 0~200KHz
● जब पल्स 1.5 सेकेन्डको लागि रोकिन्छ, कुण्डल प्रवाह स्वचालित रूपमा सेट मानको आधामा घटाइनेछ जसमा ओभरभोल्टेज, ओभरकरेन्ट र ट्र्याकिङ त्रुटि र सहिष्णुता बाहिर सुरक्षा कार्यहरू, आदि।

● जब पल्स इनपुट 3s भन्दा बढीको लागि रोकिन्छ, ड्राइभले स्वचालित रूपमा मोटर चरण बचत गर्नेछ, र स्वचालित रूपमा पुन: पावर पछि चरण पुन: प्राप्ति वा WF संकेत बिस्तारै परिवर्धित वातावरण र प्यारामिटरहरू।
● भण्डारण तापमान: -20°C~65°C;
● सञ्चालन तापमान: 0°C ~ 50°C
● सञ्चालन आर्द्रता: 40 ~ 90% RH (कन्डन्सेसन बिना);
● कम्पन आवृत्ति: < 0.5G (4.9m/s2), 10~60 Hz (गैर-निरन्तर सञ्चालन)।
● धुलो, तेलको दाग, संक्षारक ग्याँस, उच्च आर्द्रता र कम्पनबाट जोगिनु पर्छ। दहनशील ग्याँस र प्रवाहकीय धुलो निषेधित हुनुपर्छ।

मुख्य अनुप्रयोगहरू: इलेक्ट्रोनिक प्रशोधन र पत्ता लगाउने, सेमीकन्डक्टर प्याकेजिङ्ग, लेजर काट्ने र वेल्डिङ, लेजर फोटोटाइपसेटिङ, प्याकेजिङ्ग मेसिनरी, इन्ग्रेभिङ मेसिन, मार्करहरू, कटरहरू, कपडा प्लटरहरू, मध्यम आकारको सीएनसी मेसिन जस्ता विभिन्न गति नियन्त्रण क्षेत्रहरूमा स्वचालित उपकरण र उपकरणहरूका लागि उपयुक्त। उपकरण, स्वचालित विधानसभा उपकरण र उच्च संकल्प संग अन्य ठूला र मध्यम आकारको सीएनसी उपकरण।

● भण्डारण तापमान: -20°C～65 ℃
● सञ्चालन तापमान: 0° ℃ ~ 50 ℃
● सञ्चालन आर्द्रता: 40 ~ 90% RH (गैर-घन)
● कम्पन आवृत्ति: 0.5G (4.9m/s2) भन्दा कम 10Hz~ 55Hz (अनिरन्तर सञ्चालन)
● धुलो, तेलको दाग, संक्षारक ग्यासहरू, धेरै आर्द्रता र धेरै कडा कम्पन भएको ठाउँहरूबाट जोगिनुहोस्, र ज्वलनशील ग्याँस र प्रवाहकीय धुलोलाई निषेध गर्नुहोस्।

भोल्टेज इनपुट दायरा: AC180V ~ 230V
अधिकतम शिखर वर्तमान: 7.0A
उपविभाग दायरा: 400 ~ 60,000 pr
पल्स रूप: पल्स + दिशा, डबल पल्स
आवेग प्रतिक्रिया आवृत्ति: 0～200KHz
● पल्स 1.5S को लागि रोकिन्छ, र कुण्डल प्रवाह स्वचालित रूपमा सेट मानको आधामा घटाइन्छ
● यसमा ओभरभोल्टेज, ओभरकरेन्ट र मोटरको समान सुरक्षाको कमीको कार्यहरू छन्।
● फेज मेमोरी प्रकार्य: जब पल्स इनपुट 3 सेकेन्ड भन्दा बढीको लागि रोकिन्छ, ड्राइभले स्वचालित रूपमा हालको मोटर चरण सम्झन्छ, र स्वचालित रूपमा चरण पुन: स्थापित हुन्छ जब पावर फेरि खोलिन्छ वा ENA संकेत निम्नबाट उच्चमा परिवर्तन हुन्छ।

The operating curent ofthe driver is set by the SW1-SW4 terminals, and the operating current is the normal operating output current setting switch (see the table below for details)

1. इनपुट भोल्टेज 220V AC भन्दा बढी हुनु हुँदैन;
2. इनपुट नियन्त्रण संकेत स्तर 5V वा 24V हो।
3. इनपुट पल्स संकेत को झर्ने किनारा प्रभावकारी छ;
4. जब ड्राइभरको तापक्रम 80 ℃ भन्दा बढी हुन्छ, ड्राइभ बन्द हुनेछ, विफलता सूचक प्रकाश ALM उज्यालो हुनेछ जब सम्म तापमान 50 ℃ मा झर्छ, चालकले पुन: सुरु भएपछि फेरि चलाउनुहोस्। अत्यधिक तातो सुरक्षा हुँदा रेडिएटर स्थापना गर्नुपर्छ।
5. ओभर-करेन्ट (लोड सर्ट-सर्किट) विफलता सूचक ALM प्रकाश, तार र मोटरको अन्य सर्ट सर्किट विफलताहरू जाँच गरिनेछ, विफलता हटाइएपछि, पुनर्स्थापना गर्न पुन: पावर अन गर्नुहोस्।
6. मोटर विफलता सूचक प्रकाश ALM उज्यालो गर्दैन, मोटरको तार जाँच गरिनेछ, विफलता हटाए पछि, पुनर्स्थापना गर्न पुन: पावर अन गर्नुहोस्।
